新人1-linux系统安装与EDA环境配置

bigtd 2019-11-14 08:35
564
  • 系统安装

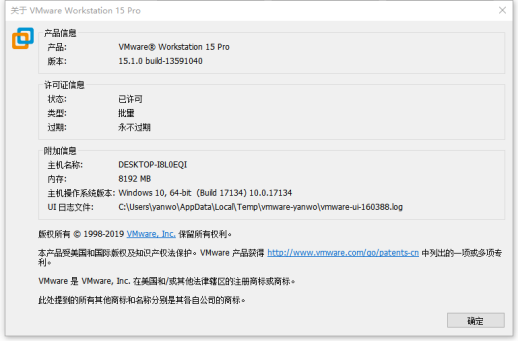

采用VMWARE15 Pro虚拟机环境安装Centos6.10系统,VMWARE版本如下

安装好虚拟机软件(默认下一步即可完成安装),打开虚拟机工具

点击“创建新的虚拟机”

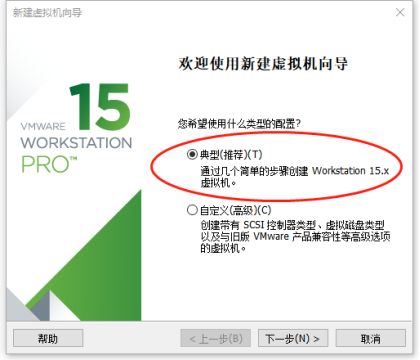

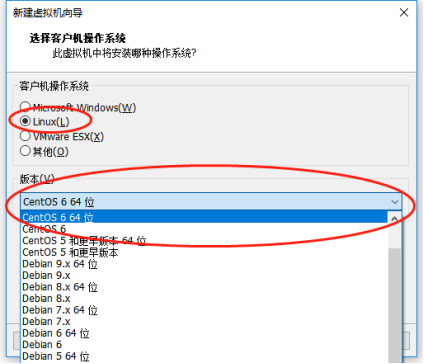

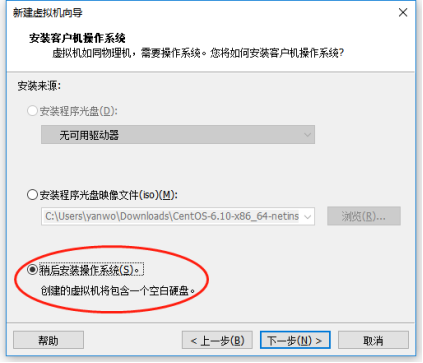

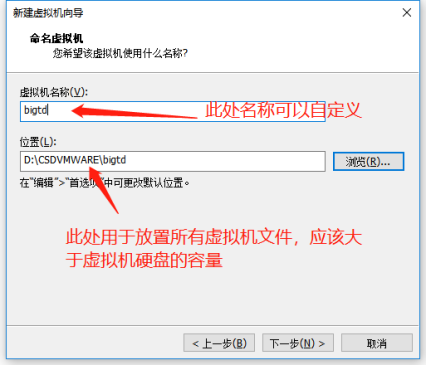

以下为每一步的配置选项

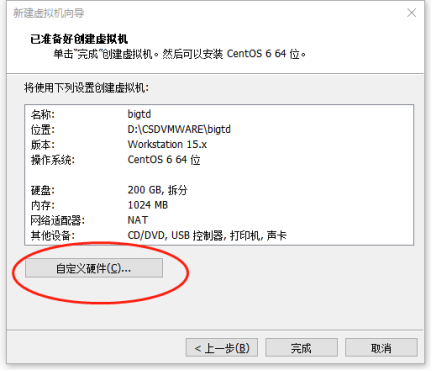

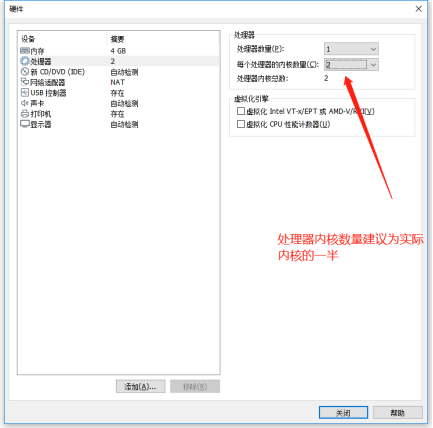

到这一步后,点开自定义硬件,修改默认的CPU、内存和安装文件。

上述三项配置好后点击关闭完成配置。然后点击完成。

启动虚拟机系统开始安装centos6.10系统

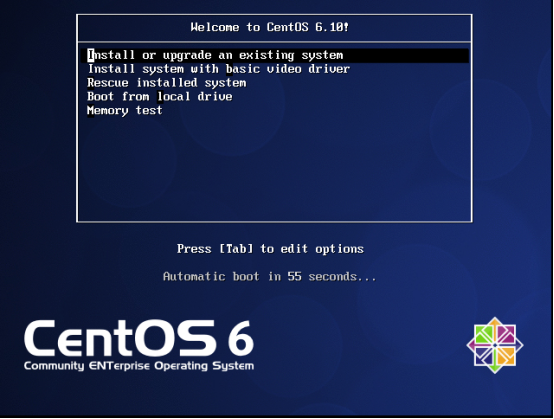

出现该界面后,鼠标移到虚拟机系统界面范围内单击(鼠标无法移出虚拟机界面的话同时按alt+ctrl),然后回车就可以开始安装系统了。

一直等待直到出现以下界面

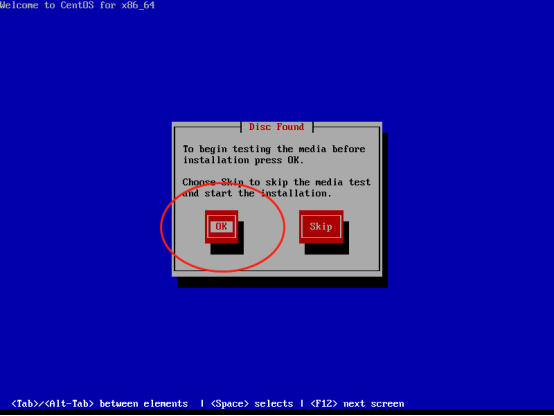

用tab键选择OK,回车开始完整性检测。

TAB选择Test,按回车。

回车

回车

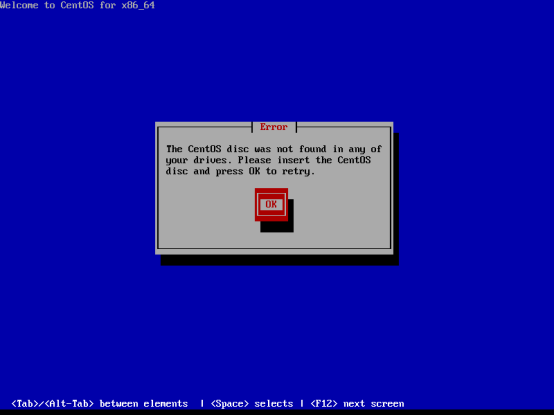

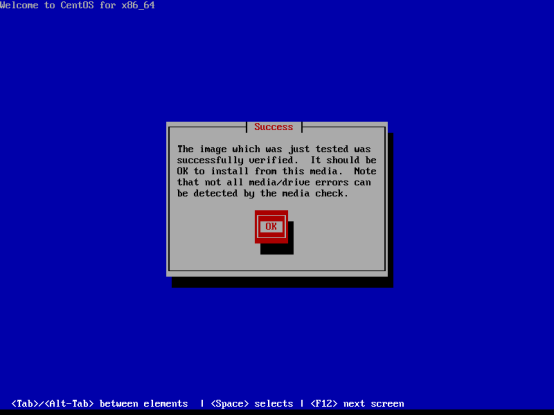

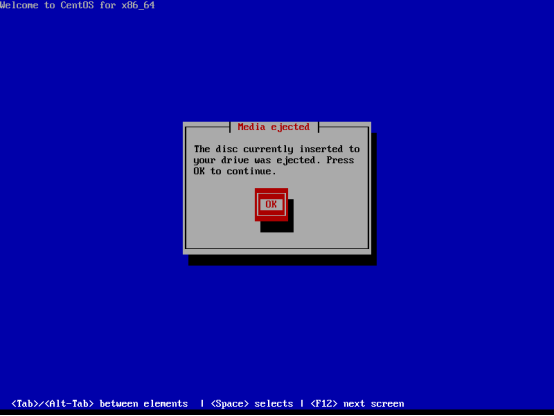

TAB选择continue,然后回车,等待,直到出现以下界面

此时,右击虚拟机软件右下角的光驱图标重新启动虚拟机的光驱

点击连接,然后回到虚拟机界面回车进行下一步

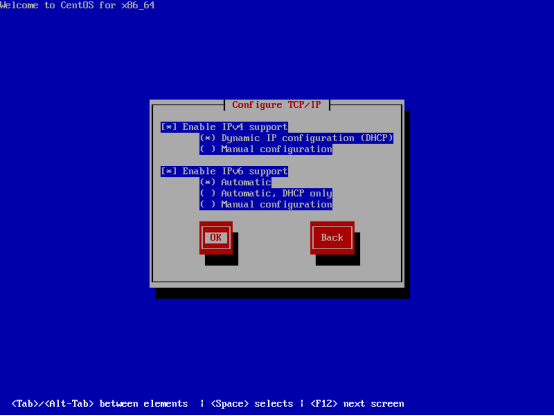

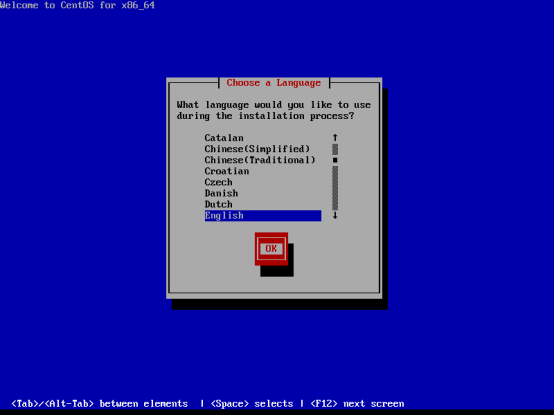

TAB键移动到OK处,回车。

TAB键移动到OK处,回车。

此处由于我用的netinstall版本的iso文件,因此选择url,如果是完整版的iso文件,那就选择第一个local CD/DVD。用上下箭头选择不同的安装介质。

TAB到OK处,回车。

TAB到OK处,回车,

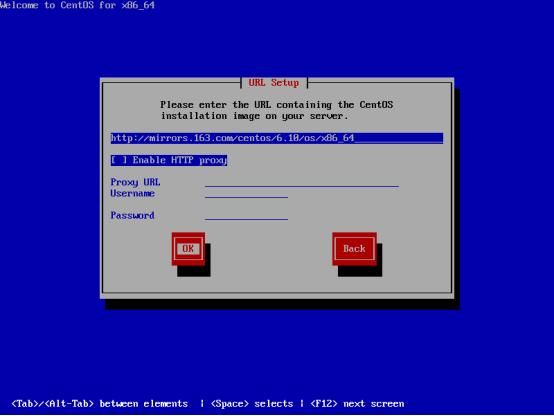

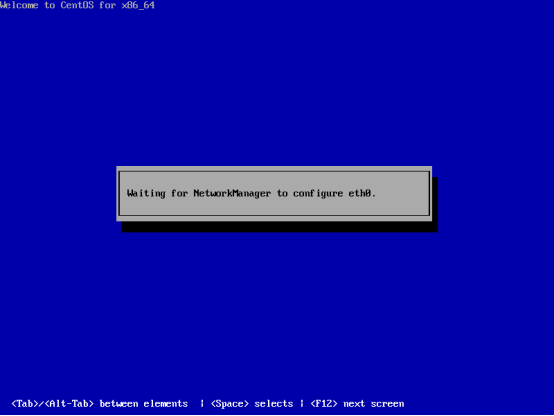

在这个界面稍等片刻,会出现url地址的填写界面

可用的网址应包含以下内容

在虚拟机界面中填写该页面的地址,需要注意的是要写完整地址

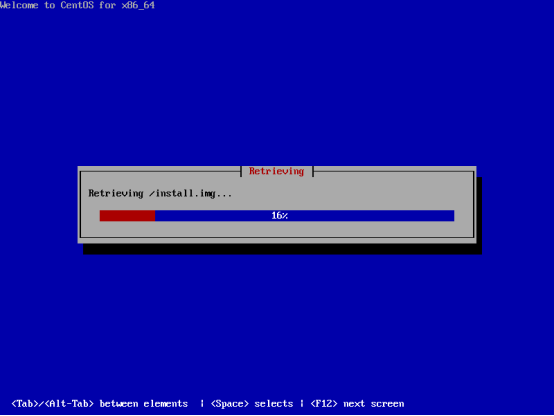

地址没写错的话会开始下载初始安装文件,稍等,直到出现以下界面。

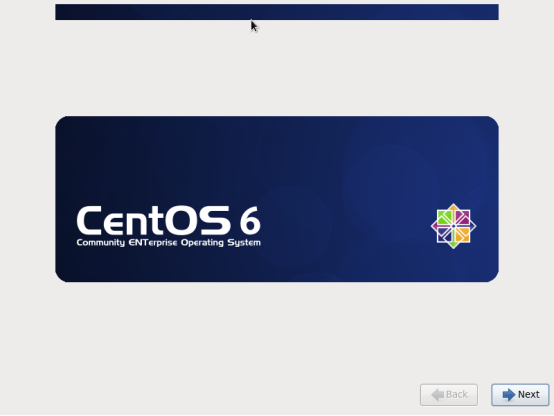

回车或鼠标点击NEXT,这一步开始可以用鼠标操作。

NEXT

选择“Yes,discard any data”清除

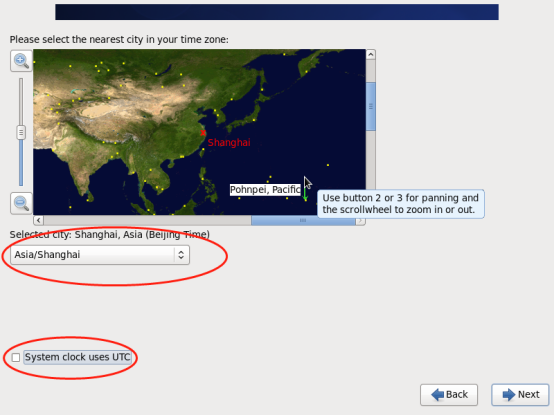

NEXT

NEXT

点击FORMAT

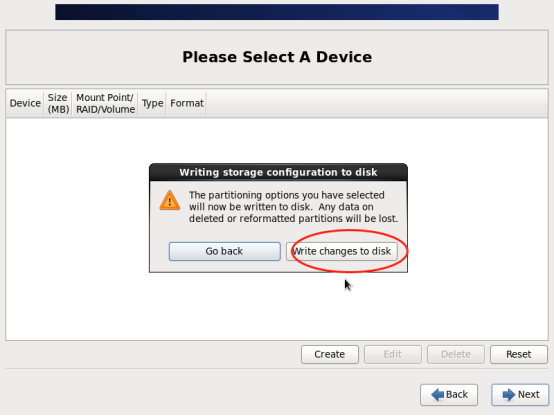

点击“Write changes to disk”,稍候

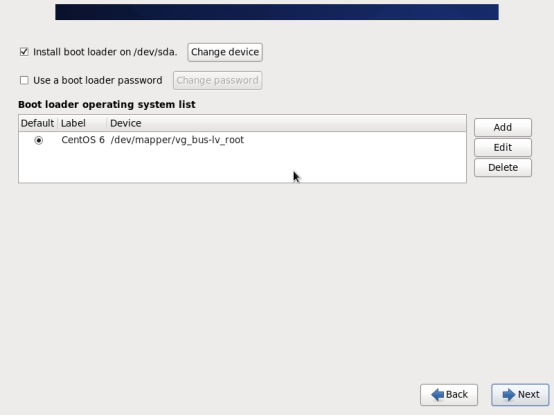

NEXT

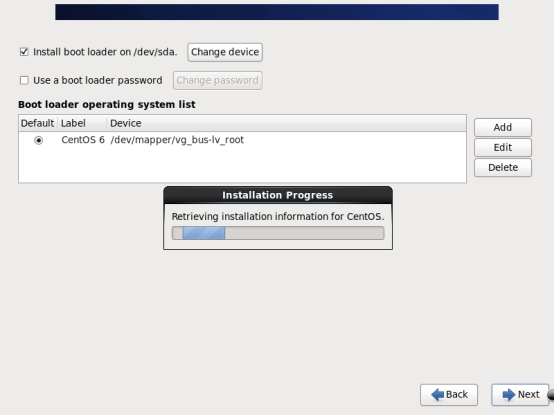

开始从网站接收可用的软件包

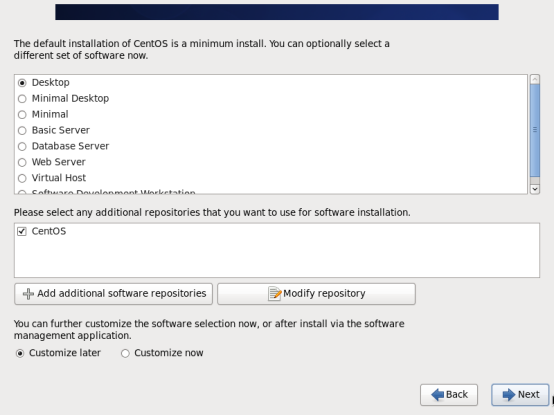

此处可以自定义需要安装的软件包,比如EDA工具需要的一些环境,如tcsh,zsh,ksh,xorg-x11等,不过这些软件环境也可以在系统安装好后配置,而且更加便于说明,因此此处我选择默认配置,直接NEXT

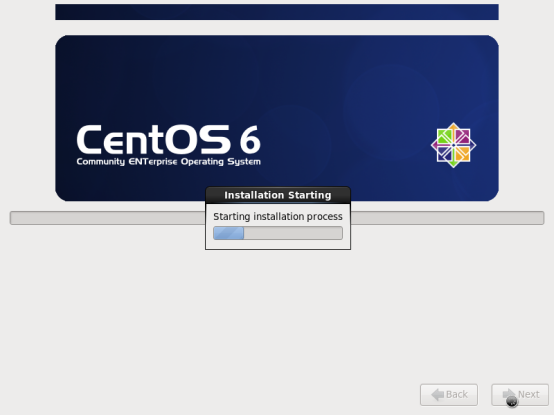

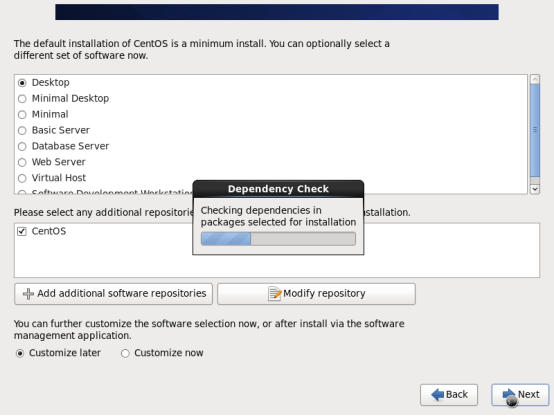

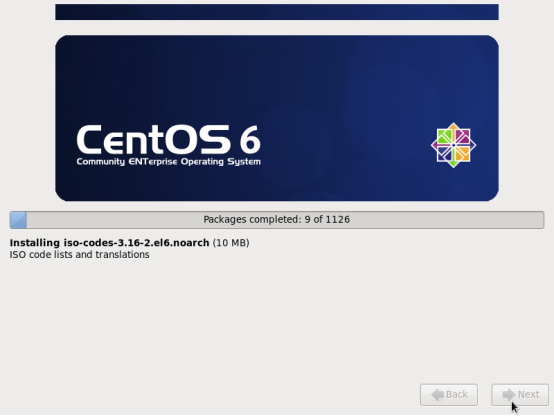

开始检查软件包的依赖性,并开始软件包下载和安装,在starting环节可能稍作停留

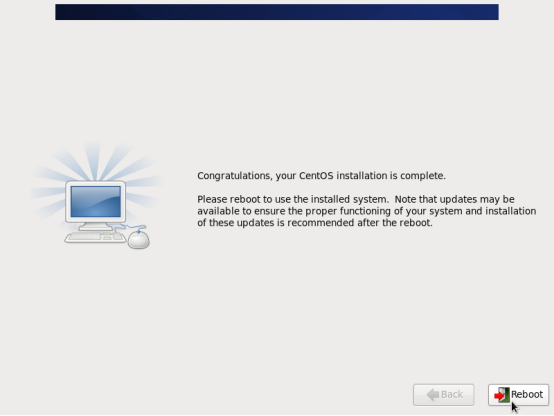

系统安装完毕后需要重启一次完成最后的配置,点击Reboot,稍候,等待重启完成

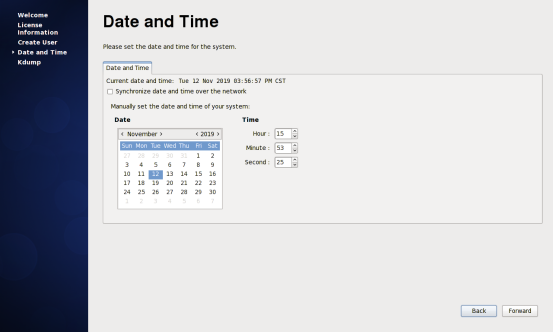

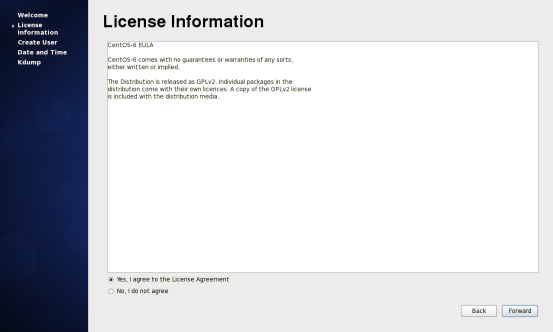

点击Forward

Forward

此处创建普通用户名和密码,本处填入的用户名和密码都是bigtd。

Forward

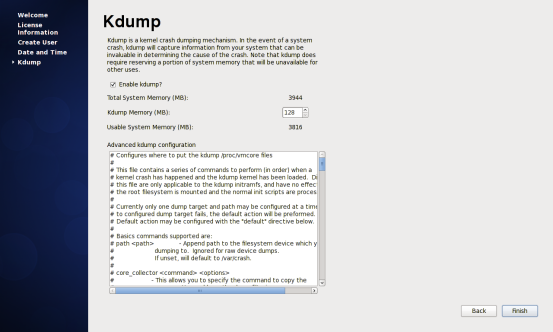

Finish

虚拟机会再重启一次。

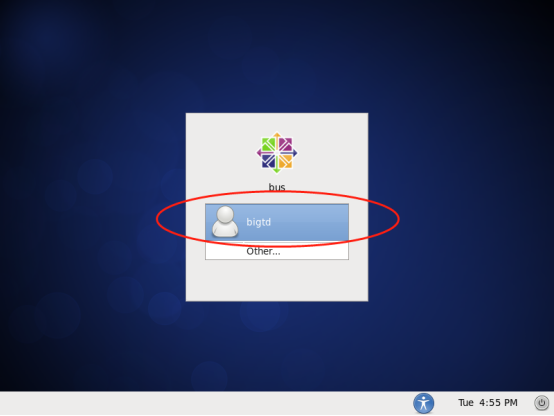

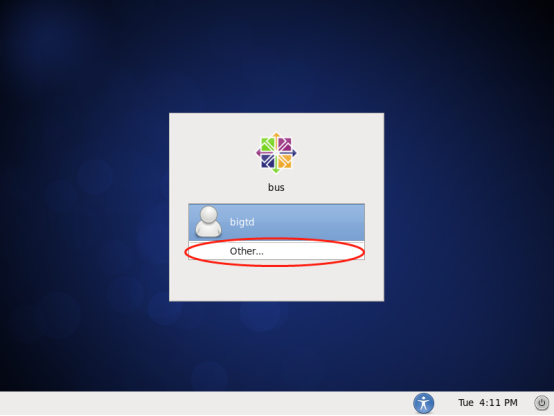

点击Other

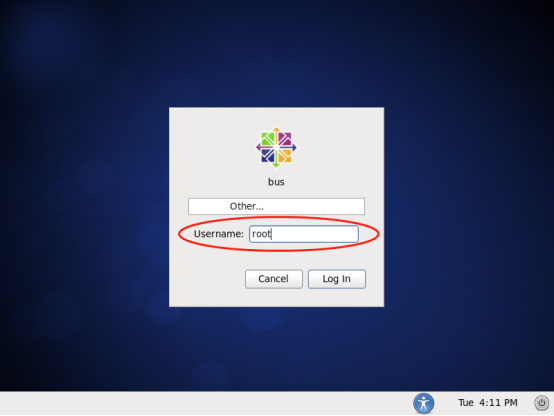

输入root,回车Log In

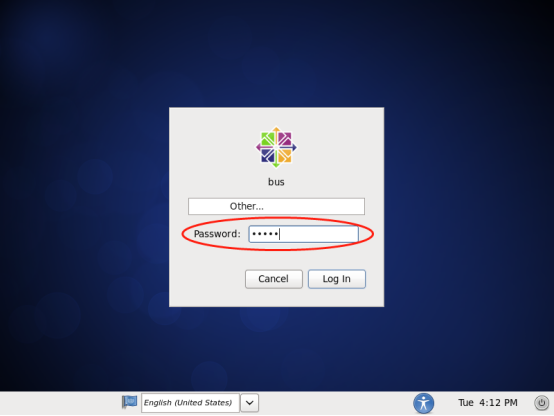

输入root密码,回车

关闭每次root登陆时的提示

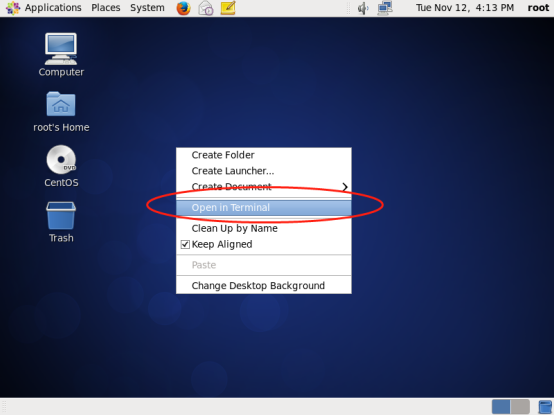

桌面空白处右击,点击Open in Terminal打开terminal

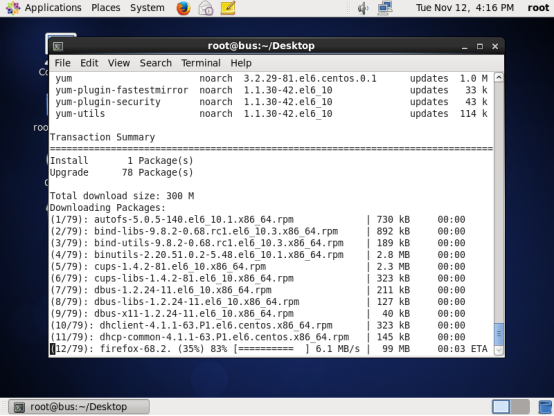

输入yum update -y,回车更新系统,头次更新会比较慢

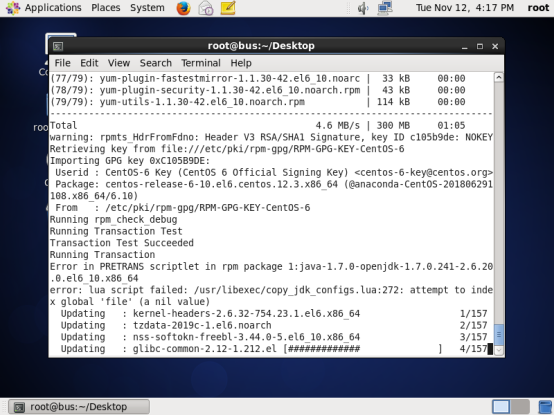

下载完成后会自动安装更新,请稍候。此处更新数量78、安装数量1和操作总数157不一定每次都是这个值。

完成更新,输入reboot,回车重启虚拟机。

重启后,用root用户Log In

点击虚拟机菜单中的“安装VMware Tools”

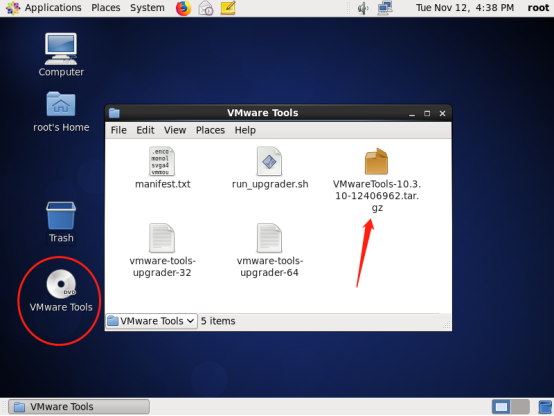

在弹出的窗口中,复制箭头所指文件到桌面,如果没有弹出这个窗口,双击桌面红圈处的光驱打开该窗口,如果光驱内没有任何内容,可能是电脑卡住没有反应过来,可以在上一步的虚拟机菜单中取消安装,再点安装VMware Tools重新开始安装。

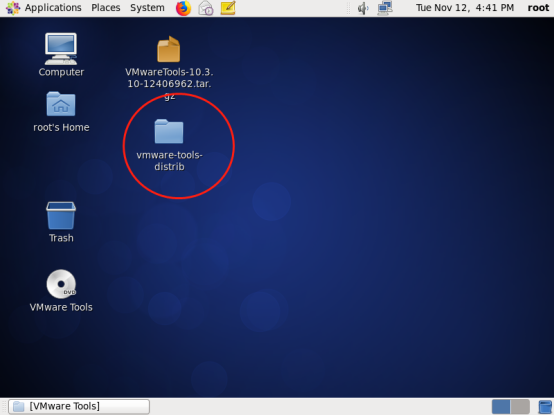

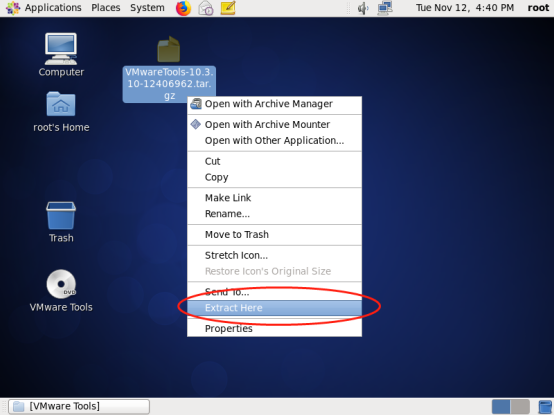

桌面上右击解压到桌面

打开解压出来的文件夹

在该文件夹空白处右击打开terminal

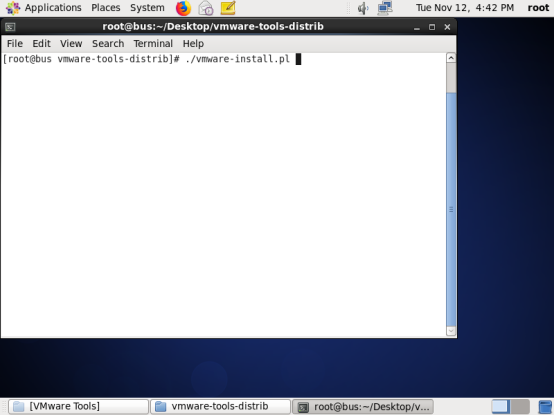

输入“./vmware-install.pl”,回车安装vmtools的安装

一路回车就可以完成了。

完成后,输入poweroff,回车关机。

vmtools用于虚拟机系统和主机系统之间传输数据,通过一个共享的文件夹实现。虚拟机内系统和主机系统都可以操作该文件夹。

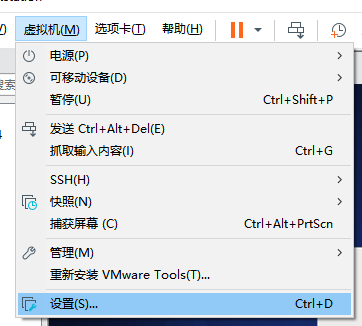

虚拟机菜单,点击设置

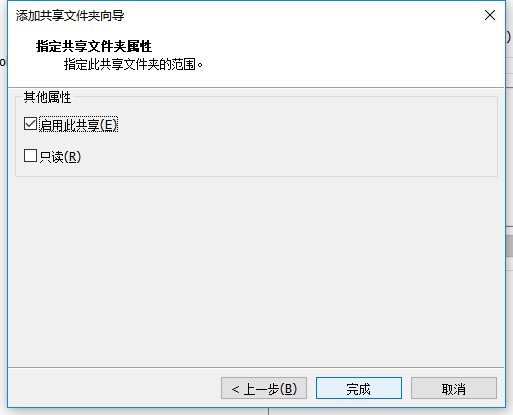

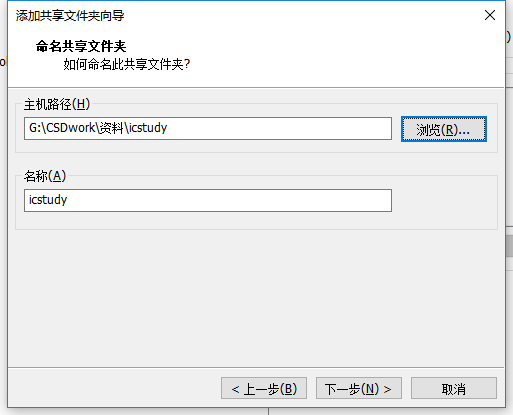

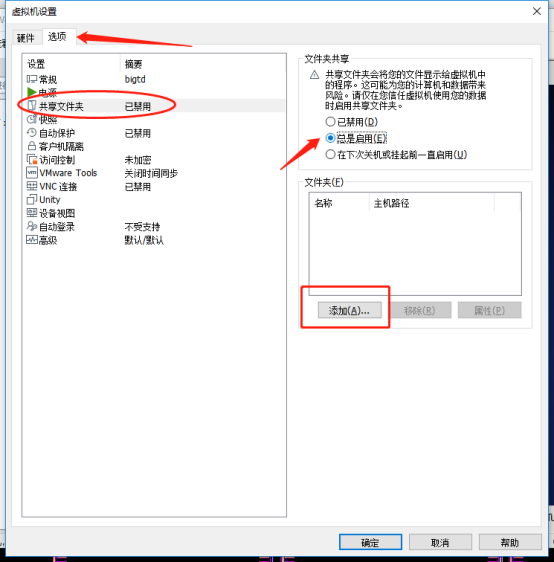

点击添加,选择用于共享的文件夹

启动虚拟机,登陆bigtd账户

右击home文件夹,点击“Browse Folder”

选择Edit,点击Preferences,

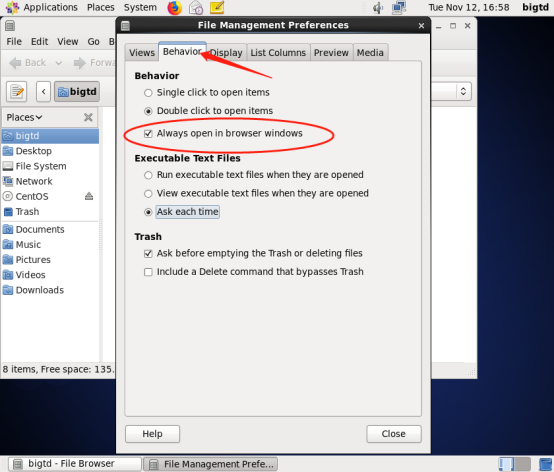

选中Behavior,选上“Always open in browser windows”,点close完成设置,这样以后每次都可以用browser工具打开文件夹。

点击File System

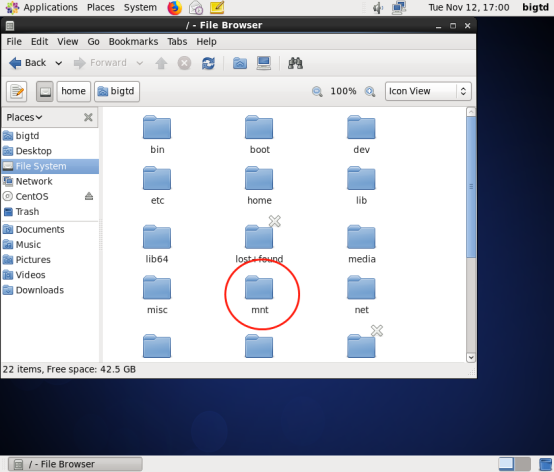

双击mnt文件夹

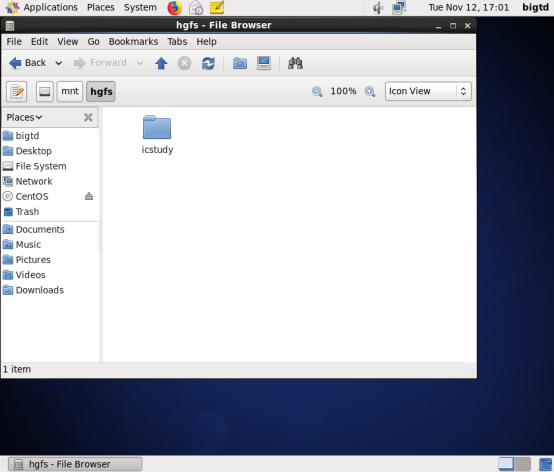

打开hgfs文件夹后可以看到刚才配置的共享文件夹

系统与EDA工具配置

双击打开home文件夹

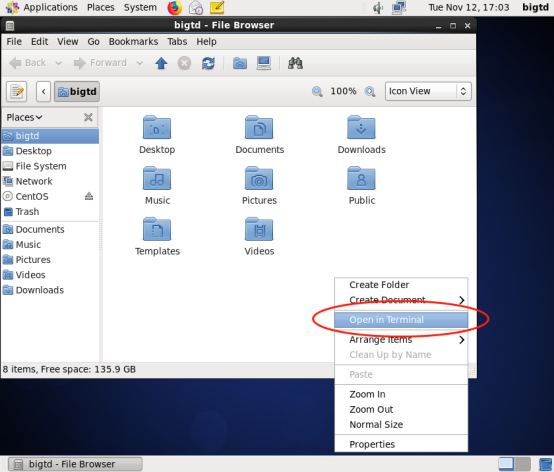

打开terminal

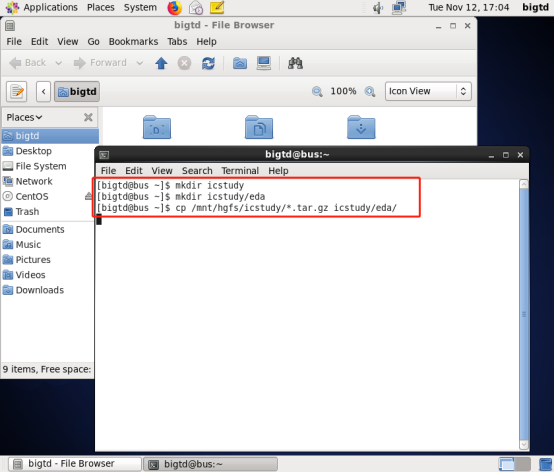

新建icstudy文件夹及其子目录eda,把eda工具从共享文件夹中复制到eda文件夹(matlab和IC5141暂时可以不复制)

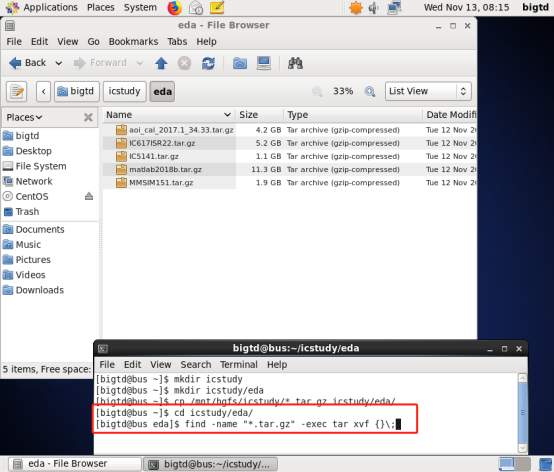

输入“cd icstudy/eda”和“find -name “*.tar.gz” -exec tar xvf {} \;”解压复制过来的文件。

注意:截图中“{}”和“\”之间少一个空格,需要加上。

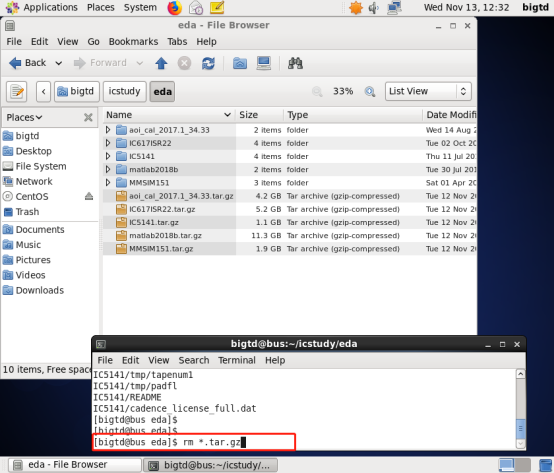

删除软件包

下面开始配置EDA工具环境

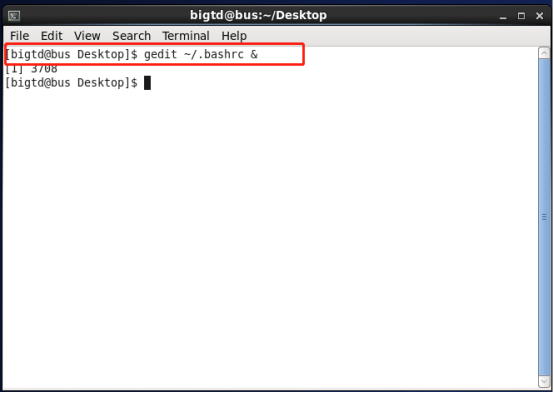

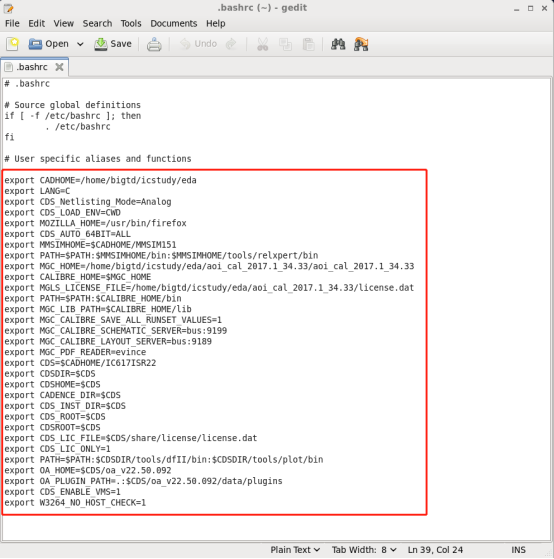

打开/home/bigtd/.bashrc文件,添加工具环境,内容如下图

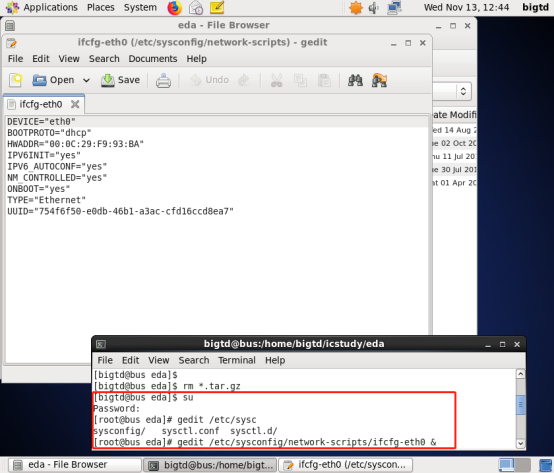

切换到root用户,打开网卡配置文件

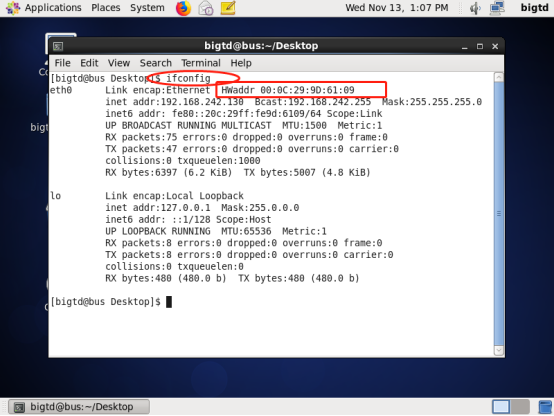

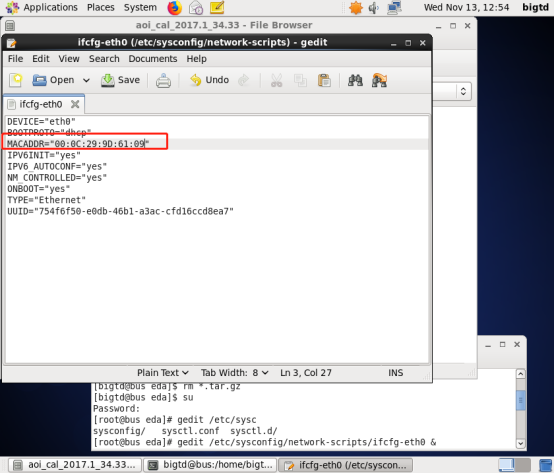

修改HWADDR行为上述内容,保存退出,重启虚拟机,登陆bigtd,打开terminal,查看网卡信息

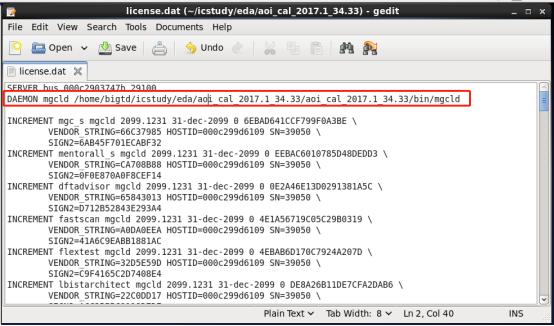

修改calibre license文件

修改cadence license,在/home/bigtd/icstudy/IC617ISR22/share/license

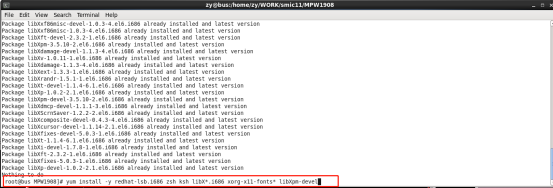

切换到root用户,安装一些必备软件包(个人记住的一些,遗漏的等后续遇到问题时解决):yum install -y redhat-lsb.i686 zsh ksh libX*.i686 xorg-x11-fonts* libXpm-devel

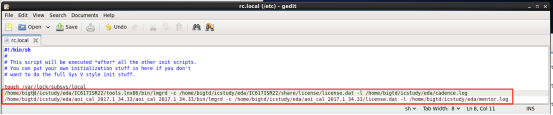

切换到root用户,修改/etc/rc.d/rc.local文件,开机启动license

切换到root用户,修改/etc/hosts文件,修改主机名

重启虚拟机,就可以正常使用工具了。



备注:如果是直接下载我的虚拟机文件,请用虚拟机软件直接打开,询问是复制还是移动时,选择已经移动该虚拟机。



共享链接失效的话请参考后续我的评论,或者直接发邮件给我scuja@163.com



下一篇开始会在这个虚拟机基础上配置一个PDK工作环境,并介绍版图设计的基本流程。
